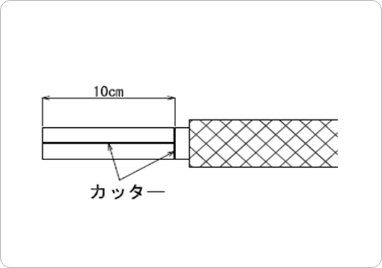

1)最外層(ブレード)を10cm程ずらし 外被覆にカッターで切り込みを入れる

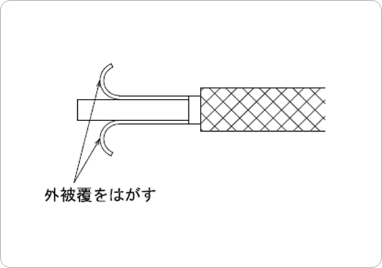

2)外被覆をはがす

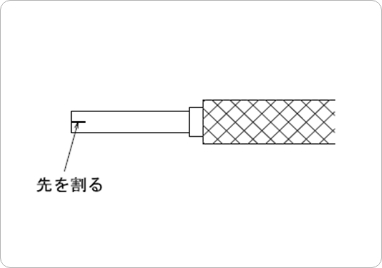

3)被覆の厚さの小さい部分の先端を割る

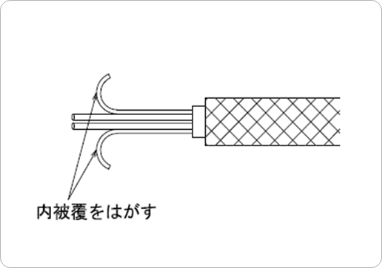

4)内被覆をはがす

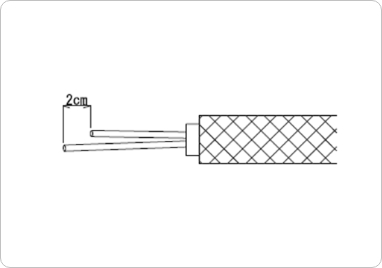

5)内部のケーブルを2㎝程度 段違いにカットする

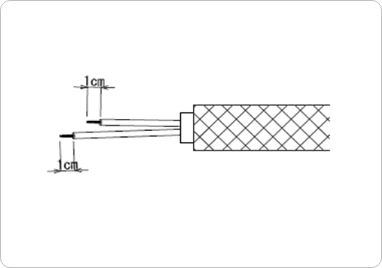

6)ストリッパーで1㎝程度芯線を出し あらかじめグリーンチューブを通しておく

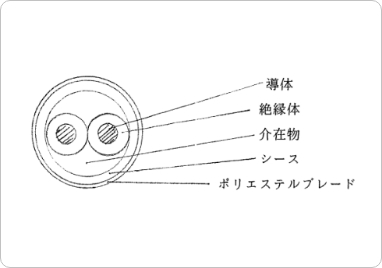

※)断面図(2心)

1)スリーブの両端からケーブルを差し込む 5.5sq＋5.5sqの場合 P14のスリーブ 3.5sq＋5.5sqの場合 P8のスリーブ

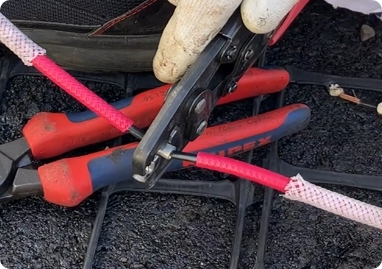

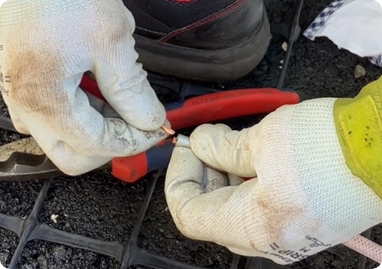

2)スリーブ用圧着工具にてスリーブをカシメる

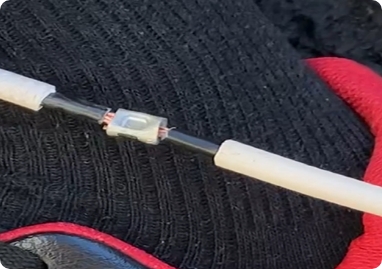

3)前述2)でカシメた後の様子

4)絶縁性充填剤(エフコ1号)を4cm程度巻く ※引っ張り過ぎないよう要注意

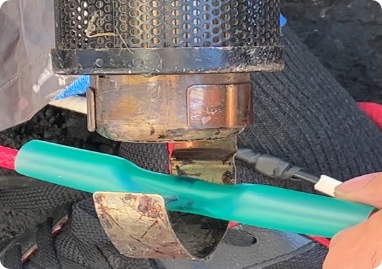

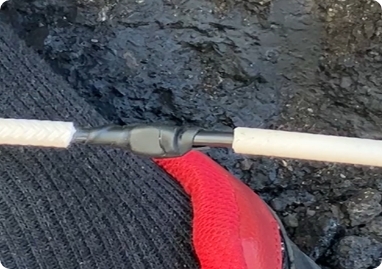

5)熱収縮(グリーン)チューブをドライヤーで温め収縮させる

6)最外層を戻し布テープを巻く

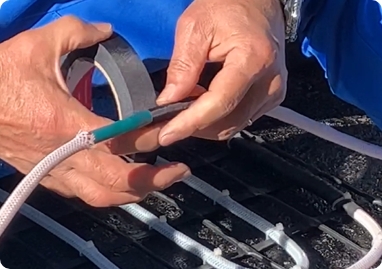

7)保護・防水(バルコ)テープを巻く

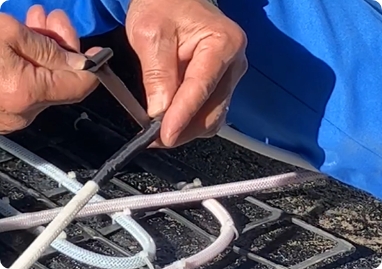

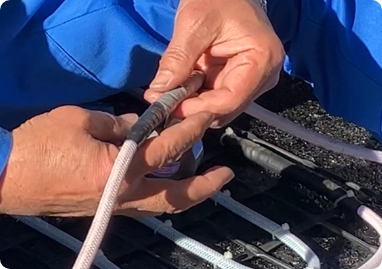

8) 絶縁(ビニル)テープを巻く 枝分かれしている場合、接続部一体に巻いた後2本をまとめる
